無人機在物流、測繪、應急救援等領域的應用日益廣泛，而抗風性能是決定其飛行安全與任務穩定性的核心指標。打造一座以 “風墻” 為核心的無人機抗風測試實驗室，需圍繞模擬真實風況、精準采集數據、保障測試安全三大目標，從規劃設計、系統搭建到運行管理形成完整閉環。由Delta德爾塔儀器聯合電子科技大學（深圳）高等研究院——深思實驗室團隊、工信部電子五所賽寶低空通航實驗室研發制造的無人機抗風試驗風墻\可移動風場模擬裝置\風墻裝置，正成為解決無人機行業抗風性能測試難題的突破性技術。

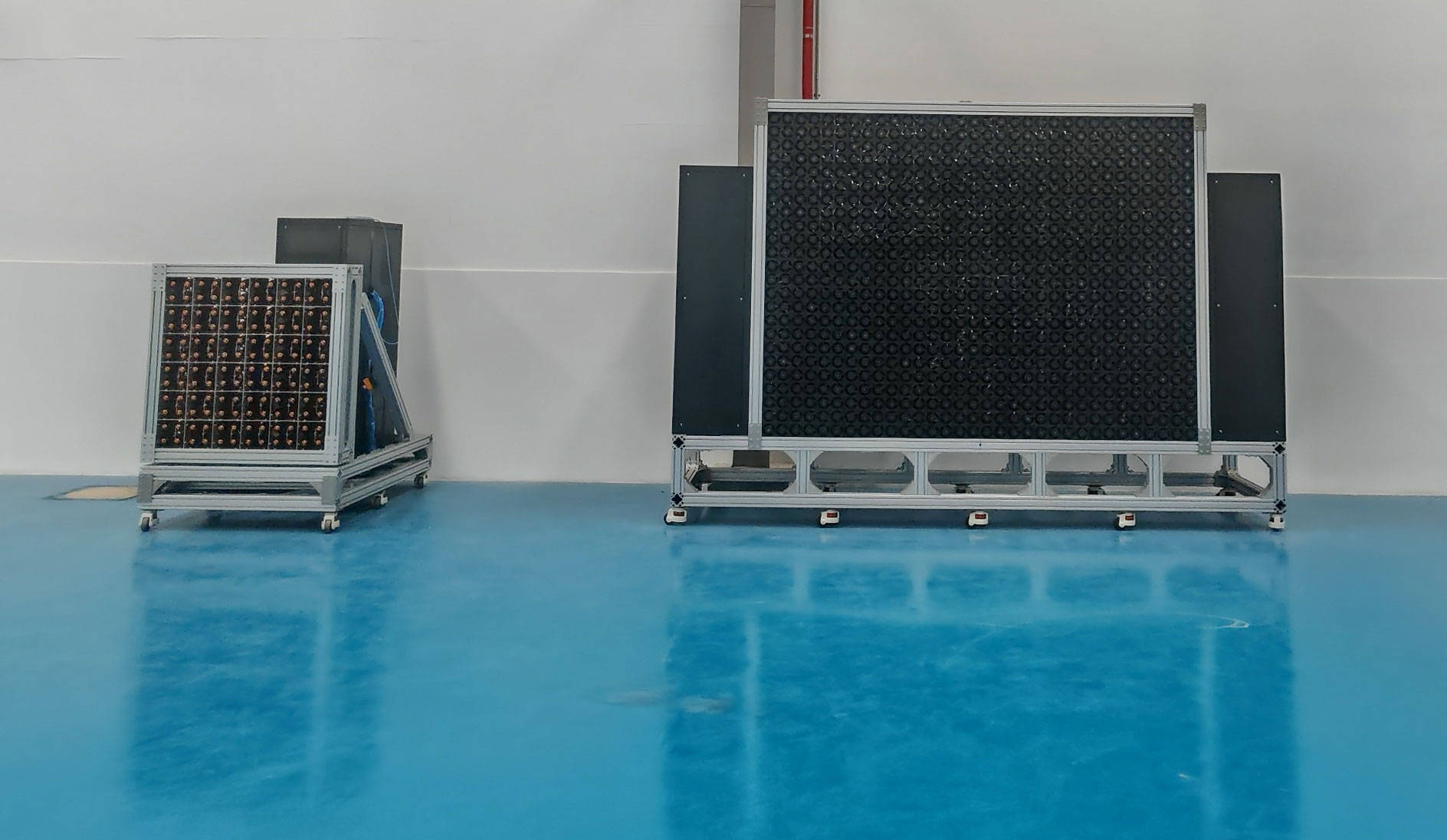

無人機風墻測試系統\無人機抗風試驗風墻\可移動風場模擬裝置\風墻裝置
本文將詳細拆解實驗室建設的關鍵環節，為相關機構提供可落地的實施指南。
一、實驗室核心目標與規劃前提
在啟動建設前，需明確實驗室的核心定位與技術邊界，避免資源浪費或功能缺失。其核心目標是通過風墻系統模擬不同等級、不同類型的自然風況（如恒定風、陣風、亂流），對無人機的起飛、懸停、巡航、降落等全流程進行抗風性能檢測，輸出風速耐受極限、姿態控制精度、動力系統穩定性等關鍵數據。
規劃階段需重點明確以下 3 點：
檢測能力邊界：確定實驗室可覆蓋的無人機類型（如消費級、工業級、植保無人機）、最大檢測尺寸（翼展 / 機長）及風速范圍（常規測試需覆蓋 0-25m/s，極端環境測試可拓展至 35m/s 以上）。
選址與空間要求：優先選擇遠離居民區的工業用地或科研園區，避免風墻運行噪音擾民；測試區域凈空尺寸需滿足 “無人機飛行半徑 + 安全緩沖距離”，通常至少需 20m（長）×15m（寬）×8m（高）。
合規性標準：需符合《建筑設計防火規范》《實驗室安全通用要求》等國家標準，同時參考無人機檢測領域的行業規范（如 T/CCAA 0089-2022《無人機產品檢測認證規則》），確保測試數據的權威性與通用性。
二、核心系統：風墻與測試環境搭建
風墻系統是實驗室的 “心臟”，其性能直接決定測試的真實性與精準度；同時需配套搭建測試區、數據采集區，形成完整的測試鏈路。
1. 風墻系統：模擬真實風況的核心
風墻系統需具備 “風速可調、風型可控、氣流穩定” 三大特點，常見設計方案分為兩類：
軸流風機陣列風墻：由數十臺可獨立控制的軸流風機組成，通過編程調整不同風機的啟停與轉速，模擬恒定風、陣風（風速驟升驟降）、亂流（多方向氣流疊加）等風型；優點是成本較低、維護便捷，適合中小型無人機測試，風速范圍可覆蓋 0-20m/s。
噴氣式風墻：通過高壓風機產生氣流，經特制風道與噴嘴噴出，氣流均勻性更高，可模擬強風（20-35m/s）與極端湍流；優點是風速上限高、響應速度快，適合工業級、特種無人機測試，但成本與能耗較高。
無論選擇哪種方案，均需在風墻出風口設置 “氣流整流網”，減少氣流擾動；同時在測試區布置多點風速傳感器，實時校準實際風速與設定值的偏差，確保誤差≤±0.5m/s。
2. 測試區：保障安全與測試有效性
測試區是無人機實際飛行的區域，需兼顧安全防護與測試需求：
空間設計：測試區需與風墻出風口保持 5-8m 距離，確保氣流在到達無人機時已穩定；區域四周需安裝高 10m 以上的防墜網（網孔≤5cm），地面鋪設緩沖墊，避免無人機失控墜毀時損壞設備或傷人。
定位與監控：在測試區頂部安裝多臺高速攝像機（幀率≥240fps）與毫米波雷達，實時捕捉無人機的位置、姿態（滾轉、俯仰、偏航角）變化；同時設置無人機緊急迫降區，配備遠程熄火裝置，應對突發故障。
3. 數據采集與分析系統
測試數據的精準采集與分析是實驗室的核心產出，系統需包含三大模塊：
傳感器模塊：除測試區的風速傳感器外，還需在無人機上加裝微型傳感器（如陀螺儀、加速度計、電流傳感器），采集飛行姿態、動力系統負載等數據；所有傳感器需同步時間戳，確保數據關聯性。
數據存儲與傳輸：采用工業級服務器存儲原始數據，傳輸速率需≥100Mbps，避免數據丟失；同時搭建本地數據庫，分類存儲不同無人機型號、不同風況下的測試數據，便于后續對比分析。
分析軟件：開發或采購專用分析軟件，可自動生成 “風速 - 姿態偏差曲線”“風速 - 動力功耗曲線” 等圖表，直接輸出無人機的抗風等級評定結果；軟件需支持數據導出（如 Excel、PDF 格式），滿足檢測報告編制需求。
三、輔助設施：保障實驗室穩定運行
除核心系統外，輔助設施的完善程度決定實驗室的運行效率與安全性，需重點關注以下三類：
1. 供電與散熱系統
風墻系統（尤其是噴氣式風墻）功率極高（單臺高壓風機功率可達 50kW 以上），需單獨鋪設高壓供電線路（如 380V 工業電），并配備 UPS 不間斷電源，避免突然斷電導致測試中斷或設備損壞。同時，風墻機房需安裝工業級散熱風扇與通風管道，將設備運行產生的熱量及時排出，維持機房溫度在 15-30℃。
2. 環境控制設施
實驗室環境（溫度、濕度、氣壓）會影響無人機性能與風速檢測精度，需搭建恒溫恒濕系統：
溫度控制范圍：15-25℃，波動≤±2℃；
濕度控制范圍：40%-60% RH，波動≤±5% RH；
氣壓調節：可通過通風系統維持室內氣壓與室外一致，避免氣壓差影響氣流穩定性。
3. 安全與應急設施
消防系統：測試區與機房需配備干粉滅火器、消防栓，安裝煙感與溫感報警器，定期開展消防演練；
緊急停止系統：在實驗室各區域設置緊急停止按鈕，按下后可立即切斷風墻電源與無人機動力，應對突發安全事件；
噪音防護：風墻運行時噪音可達 100dB 以上，需對機房進行隔音處理（如安裝隔音棉、隔音門），操作人員需配備降噪耳機。
四、運行管理：標準化與可持續性
實驗室建成后，需建立標準化的運行管理體系，確保測試流程規范、數據可靠，同時實現長期可持續運營。
1. 測試流程標準化
制定從 “樣品接收” 到 “報告出具” 的全流程 SOP（標準作業程序），關鍵環節包括：
樣品登記：記錄無人機型號、重量、翼展、動力類型等基礎信息，確認測試需求（如最大抗風等級、特定風型測試）；
預處理：檢查無人機狀態，安裝傳感器，進行地面通電測試，確保設備正常；
風況測試：從低風速（如 3m/s）開始，逐步提升風速，每級風速穩定運行 5-10 分鐘，采集數據；
數據審核：分析測試數據，判斷無人機在各風速下的穩定性，確定抗風極限；
報告出具：整理數據與圖表，明確抗風等級評定結果，附上原始數據備查。
2. 人員與設備管理
人員資質：操作人員需具備無人機駕駛員證書與實驗室安全培訓合格證明，熟悉風墻系統與數據采集軟件的操作；
設備維護：制定風墻、傳感器、服務器等設備的月度、季度維護計劃，記錄維護日志，及時更換老化部件（如風機濾網、傳感器電池）；
安全培訓：定期開展實驗室安全培訓，包括設備應急操作、無人機故障處理、消防知識等，確保人員安全。
3. 未來升級方向
隨著無人機技術的發展，實驗室需預留升級空間：
風況拓展：增加臺風、氣旋等極端風況的模擬能力，滿足特種無人機測試需求；
自動化升級：引入 AI 算法，實現無人機自動起飛、測試、降落與數據自動分析，減少人工干預；
多維度測試：增加雨霧、沙塵等環境模擬模塊，打造 “風 - 雨 - 沙” 一體化綜合測試實驗室，提升檢測能力。
結語
打造無人機抗風測試風墻實驗室，需平衡 “技術先進性、測試真實性、運行安全性” 三大核心需求，從規劃階段明確邊界，到建設階段聚焦風墻與數據系統，再到運行階段建立標準化體系，每一步均需緊密圍繞無人機抗風性能檢測的核心目標。通過科學的設計與管理，實驗室不僅能為無人機企業提供權威的檢測服務，更能為行業抗風標準的制定提供數據支撐，推動無人機產業向更安全、更可靠的方向發展。
