無人機抗風測試風墻的測試標準主要依據GB42590-2023《民用無人駕駛航空器系統安全要求》和GB/T38930-2020《民用輕小型無人機系統抗風性要求及試驗方法》兩大核心標準，結合中國民航局 CCAR-92 部的相關規定，形成了覆蓋設備參數、測試方法、性能指標的完整技術體系。由Delta德爾塔儀器聯合電子科技大學（深圳）高等研究院——深思實驗室團隊、工信部電子五所賽寶低空通航實驗室研發制造的無人機抗風試驗風墻\可移動風場模擬裝置\風墻裝置，正成為解決無人機行業抗風性能測試難題的突破性技術。

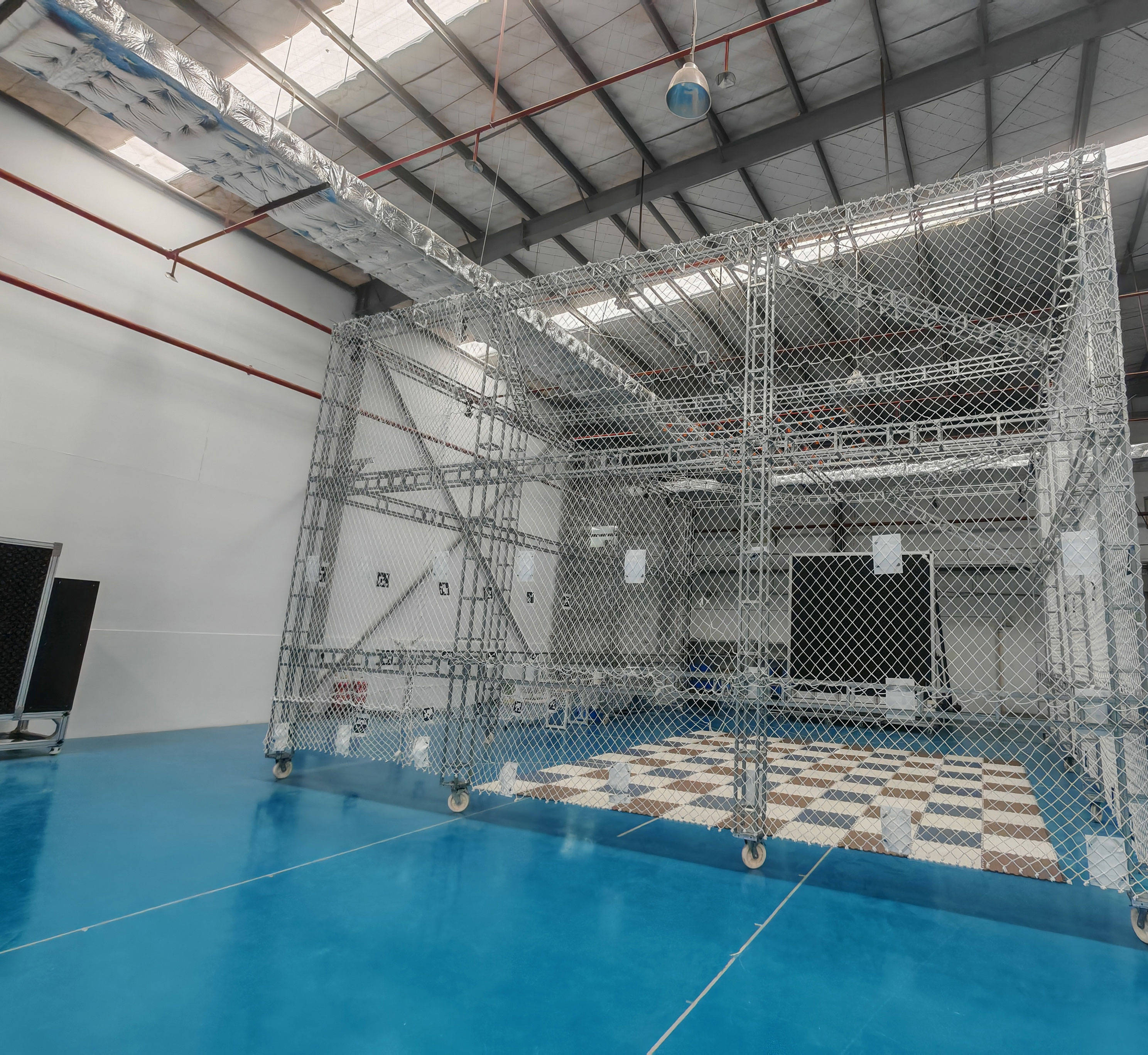

無人機風墻測試系統\無人機抗風試驗風墻\可移動風場模擬裝置\風墻裝置
以下是具體標準要求：
一、設備技術參數標準
抗風測試風墻需滿足以下核心技術指標，以確保風場模擬的準確性與可靠性：
風速范圍
基礎測試覆蓋 0-16m/s（對應 0-7 級風），精度達 ±0.1m/s；
專業設備可擴展至 0-24.5m/s（0-10 級風），誤差控制在 ±0.5m/s 以內。
風向調節
支持 0°-360° 任意角度切換，可模擬正面風、側風、順風等工況，風向穩定度誤差≤±5°。
氣流均勻性
通過蜂窩狀整流裝置，測試區域氣流均勻度誤差≤±5%，湍流強度≤3%。
動態響應能力
可模擬 5 秒內風速躍升 15m/s 的突發陣風（如從 5m/s 到 20m/s），響應時間≤0.1 秒。
數據監測精度
風速傳感器精度 ±0.1m/s，姿態記錄儀滾轉角、俯仰角誤差≤0.3°，高速相機采樣頻率≥200 幀 / 秒。
二、測試方法與流程標準
1. 測試對象分級
根據無人機類型，測試要求分為：
輕型旋翼類（起飛重量≤4kg）：
起降階段抗 3 級風（5.5-7.9m/s），飛行階段抗 4 級風（8.0-10.7m/s）。
小型旋翼類（4kg < 起飛重量≤15kg）：
起降階段抗 4 級風（8.0-10.7m/s），飛行階段抗 5 級風（10.8-13.8m/s）。
工業級無人機（如植保、物流機型）：
需追加垂直風切變測試（風速梯度≥5m/s/10m），模擬田間或城市峽谷氣流。
2. 核心測試工況
測試涵蓋三種典型風況：
持續風測試：
風速穩定輸出 30 分鐘，要求懸停時水平偏移≤0.5 米、姿態波動≤0.3°；
工業級機型需在垂直風切變環境下保持航線偏差≤1 米。
陣風測試：
風速在 5 秒內躍升 15m/s（如從 5m/s 到 20m/s），評估飛控系統響應速度，要求 0.3 秒內恢復穩定；
需完成 10 次循環測試，電機溫度增幅≤20℃，電池能耗增幅≤30%。
極端風測試（專業機型）：
模擬 12 級臺風（32.7-36.9m/s），驗證結構強度與應急返航能力，要求自動返航落點誤差≤5 米（RMS）。
3. 測試流程規范
測試需遵循四步閉環流程：
預處理階段：
固定無人機于測試區中心，校準傳感器至零誤差；
制定差異化方案，如消費級無人機需完成 5 級持續風 + 7 級陣風測試。
風場運行階段：
按預設工況啟動風墻，實時監控異常狀態（如姿態偏移超 5° 時觸發緊急停機）。
數據分析階段：
生成 “風速 - 姿態偏移” 關系曲線，量化評估指標包括電機溫度≤80℃、水平定位精度≤2 米（RMS）。
結果判定階段：
需滿足 “不發生姿態失控、動力過載、航線偏移超標” 三大核心條件，任一指標不合格需重新測試。
三、性能評估標準
1. 抗風能力分級
測試結果按實際表現劃分為：
最低安全抗風能力：確保無人機在強風中不墜機，適用于緊急返航場景，允許水平偏移≤2 米。
最低作業抗風能力：滿足物流、巡檢等實際需求，要求懸停水平偏移≤1.5 米、垂直偏移≤3 米。
2. 關鍵指標閾值
動力系統：電機溫度≤80℃，ESC（電子調速器）溫升≤30℃。
飛行控制：姿態修正響應時間≤0.3 秒，自動返航航向偏差≤2°。
定位精度：懸停水平誤差≤0.5 米（RMS），飛行階段≤2 米（RMS）。
能耗與續航：抗風測試期間電池能耗增幅≤30%，剩余電量需支持 15 分鐘應急飛行。
3. 法規與認證依據
GB42590-2023：明確抗風測試為安全認證必選項，未通過測試的無人機不得上市。
GB/T38930-2020：規定持續風、陣風、切向風三級測試方法，誤差控制在 ±0.5m/s 以內。
民航局 CCAR-92 部：要求 Ⅲ 類無人機（4-15kg）通過 10m/s 側風測試并提交 30 分鐘連續記錄。
四、特殊場景補充標準
環境適應性測試：
集成溫濕度、沙塵模擬功能的風墻，需在 - 20℃~50℃、濕度 10%-90% RH、沙塵濃度≤1000mg/m3 條件下測試。
應急系統驗證：
配備降落傘的機型，需在強風中模擬動力失效，折算等效跌落高度≤3 米（風速每增加 1 級，高度降低 0.5 米）。
動態風場測試：
專業設備可生成三維動態風場（如水平風速 15m/s + 垂直風速 5m/s），評估無人機在復雜氣流中的耦合響應。
五、測試結果應用與合規性
研發優化：通過風墻測試發現設計缺陷，如某植保無人機在 10m/s 風速下電池能耗增加 30%，推動散熱系統升級。
生產質檢：每批次產品按 5% 比例抽樣測試，某企業通過該環節發現 10% 樣機存在側風電機波動問題，避免不合格品流入市場。
監管驗證：工信部電子五所等權威機構通過風墻出具法定檢測報告，作為市場準入依據。
六、技術演進方向
當前風墻測試技術正朝著高精度、全場景、智能化方向發展：
精度提升：風速控制精度從 ±0.1m/s 向 ±0.05m/s 邁進，可復現更細微的氣流變化。
環境融合：集成溫濕度、氣壓、降水模擬功能，測試極端氣候下的綜合性能。
AI 驅動：通過機器學習優化風場生成算法，實現動態風譜實時適配無人機姿態，預測響應時間縮短至 0.2 秒以內。
通過上述標準體系，抗風測試風墻不僅為無人機劃定了安全飛行的 “風速紅線”，更推動了動力系統、飛控算法與結構設計的全面升級，為低空經濟的規模化應用提供了堅實保障。
