電動自行車耐電壓測試儀完全滿足GB17761-2024《電動自行車安全技術規范》標準中第6.3 “電氣安全”條款試驗要求。電動自行車耐電壓測試儀測量時應當將控制線路、動力蓄電池斷開，將耐電壓測試儀正極連接試驗車線路的正極或負極，耐壓測試儀的負極連接到車架或接地保護端，打開試驗車的電源開關，試驗電壓為 500 V，跳閘電流設定為10 mA，持續 1min，觀察是否符合要求。
電動自行車耐電壓測試儀完全滿足GB17761-2024《電動自行車安全技術規范》標準中第6.3 “電氣安全”條款試驗要求：
電動自行車耐電壓測試儀測量時應當將控制線路、動力蓄電池斷開，將耐電壓測試儀正極連接試驗車線路的正極或負極，耐壓測試儀的負極連接到車架或接地保護端，打開試驗車的電源開關，試驗電壓為 500 V，跳閘電流設定為10 mA，持續 1min，觀察是否符合要求。
更輕、更薄小

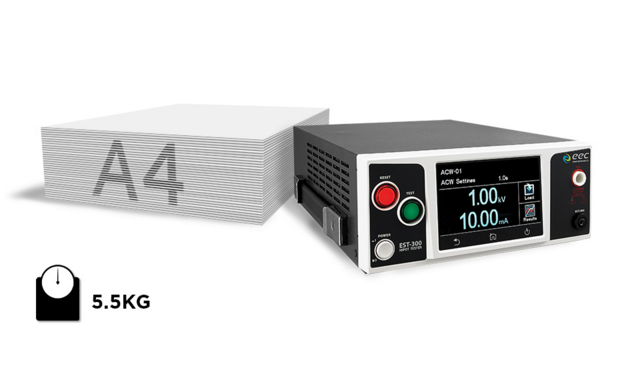

A4面積的尺寸設計，便于任何空間擺設配置，搭配重量僅5.5公斤可堪稱市場上最輕巧的耐壓測試儀，不但讓用戶攜帶方便更增加器材的使用彈性。
三合一耐壓測試儀
單機擁有完整功能: 交流耐壓(ACW)、直流耐壓(DCW)、及絕緣阻抗(IR)。可隨意組成多種不同測試程序，滿足各種測試需求。
高度測試效率
此產品搭配EEC獨有之緩升上限功能(Ramp-High)與充電下限功能(Charge-Low)技術，可設定電流判斷的上下限值，過濾人為因素造成的回路斷線，以及電器特性的脈沖電流所造成的測試誤判，提升整體測試效率。
快速放電、安全關鍵
EEC獨有之快速放電裝置，能使被測物在測試后50ms的極短時間內放電，避免殘余電壓造成人員觸電風險，增強測試環境安全度。
提高制造生產質量
EST-300 具有業界指標性的ARC電弧偵測功能，許多知名大廠指定專用的測試標準，可透過偵測被測物異常電流回路，篩選出線路短路不良品，避免微小錫渣及絕緣空間不足等因素造成生產品日后絕緣崩潰，提高制造生產質量。
TüV 安全認證
TüV認證(EN 61326-1)，質量安全可靠且值得信賴。

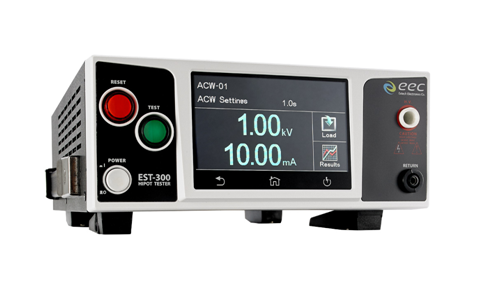

臺灣華儀 EST-310 EST-300系列 耐壓測試儀 主要技術參數
型號 | EST-310 | EST-320 | EST-330 | |
額定輸入 | ||||
交流電壓 | 100 - 120Vac / 200 - 240Vac±10% 自動換檔 | |||
視在功率 | 360 VA | |||
頻率 | 50/60 Hz ± 5% | |||
交流耐壓測試 | ||||
額定輸出 | 5KVAC / 20mA | |||
輸出電壓范圍 | 0 - 5.00 kVac | |||
電壓分辨率 | 0.01 kVac | |||
電壓精確度 | (1% 設定值 + 0.5% 輸出檔位) | |||
輸出頻率 | 50Hz / 60Hz ± 0.1% | |||
輸出波形 | 弦波, Crest Factor = 1.3 - 1.5 | |||
輸出調整率 | ± (1% 輸出值 + 5V), 從空載到滿載 | |||
量測電流范圍 | 0.000 - 20.00 mA | |||
電流分辨率 | 0.001 / 0.01 mA | |||
電流精確度 | 0.000 - 4.000 mA | (1% 量測值 + 1% 量測檔位) | ||
3.50 - 20.00 mA | ||||
緩升時間 | 0.1 - 999.9s | |||
緩降時間 | 0 - 999.9s | |||
測試時間 | 0, 0.3 - 999.9s , (0 = 連續輸出) | |||
時間分辨率 | 0.1 s | |||
時間精確度 | ± (0.1% 設定值 + 0.05s) | |||
電弧檢測 | 檢測檔位從 1 - 9 (9 為最靈敏) | |||
直流耐壓測試 | ||||
額定輸出 | - | - | 6KVDC / 7.5 mA | |
輸出電壓范圍 | - | - | 0 - 6.00 kVdc | |
電壓分辨率 | - | - | 0.01 kVdc | |
電壓精確度 | - | - | (1% 設定值 + 0.5% 輸出檔位) | |
輸出連波 | - | - | < 5% (6KV / 7.5 mA 在純阻負載下) | |
量測電流范圍 | - | - | 0.0 - 7.5 mA | |
電流分辨率 | - | - | 0.1μA/0.001mA/0.01mA | |
電流精確度 | 0.0 - 400.0μA | - | - | (1% 量測值 + 1% 量測檔位) |
0.35 - 4.00 mA | - | - | ||
3.50 - 7.50 mA | - | - | ||
緩升時間 | - | - | 0.1 - 999.9s | |
緩降時間 | - | - | 0, 1.0 - 999.9s | |
測試時間 | - | - | 0, 0.4 - 999.9s , (0 = 連續輸出) | |
時間分辨率 | - | - | 0.1s | |
時間精確度 | - | - | ± (0.1% 設定值 + 0.05s) | |
緩升上限電流范圍 | - | - | 0.0 - 7.5 mA | |
充電下線電流范圍 | - | - | 0.0 - 350.0uA 或 自動設定 | |
快速放電時間 | - | - | < 50 msec 于輕載時1 | |
電弧檢測 | - | - | 檢測檔位從 1 - 9 (9 為最靈敏) | |
絕緣阻抗 | ||||
額定輸出 | - | 1KVDC / 50 GΩ | ||
輸出電壓范圍 | - | 30 - 1 KVdc | ||
電壓分辨率 | - | 1 Vdc | ||
電壓精確度 | - | (1% 設定值 + 0.5% 輸出檔位) | ||
阻抗量測范圍 | - | 0.100 MΩ - 50 GΩ | ||
阻抗分辨率 | - | 0.001 / 0.01 / 0.1 /1 MΩ | ||
阻抗量測精準度2 | 0.100 - 999.9 MΩ 輸出 30-499V內 | - | ±(7% 量測值+0.1% 量測檔位) | |
1 - 10 GΩ 輸出 30-499V內 | - | ±(15% 量測值+0.1% 量測檔位) | ||
0.500 - 999.9 MΩ 輸出500-1000V內 | - | ±(2% 量測值+0.1% 量測檔位) | ||
1 - 9.999 GΩ 輸出 500-1000V內 | - | ±(5% 量測值+0.1% 量測檔位) | ||
1 - 50 GΩ 輸出 500-1000V內 | - | ±(15% 量測值+0.1% 量測檔位) | ||
緩升時間 | - | 0.1 - 999.9s | ||
緩降時間 | - | 0, 1.0 - 999.9s , (0 = 關閉) | ||
測試時間 | - | 0, 0.5 - 999.9s , (0=連續輸出) | ||
延遲時間 | - | 0.5 - 999.9s | ||
時間分辨率 | - | 0.1s | ||
時間精確度 | - | ± (0.1% 設定值 + 0.05s) | ||
充電下線電流范圍 | - | 0.000 - 3.500 μA 或自動設定 | ||
一般規格 | ||||
界面 | USB , PLC Remote | |||
記憶組 | 30 個測試步驟 (一個檔案最多30個測試步驟) | |||
顯示器 | 4.3 吋彩色觸控屏幕 | |||
人員安全機制 | 內建防高壓觸電線路 , 高壓觸電電流最大450μA | |||
語言 | 英文 , 繁體中文 , 簡體中文, 日文 | |||
操作安全機制 | 屏幕鎖定 | |||
操作環境 | 0 - 40oC, 20 - 80%RH | |||
使吋 (寬 x 高 x 深), mm | 215 x 88.1 x 300 | |||
凈重 | 5.46 Kg | |||
1. 在以下電容負載與測試電壓條件下 (1μF < 1KV, 0.75μF < 2KV, 0.5μF < 3KV, 0.08μF < 4KV, 0.04μF < 5KV, 0.015uF < 6KV) , 放電時間低于 100 msec
2. 操作環境建議: 當量測電流檔位< 150nA時 , 建議濕度低于60% .
